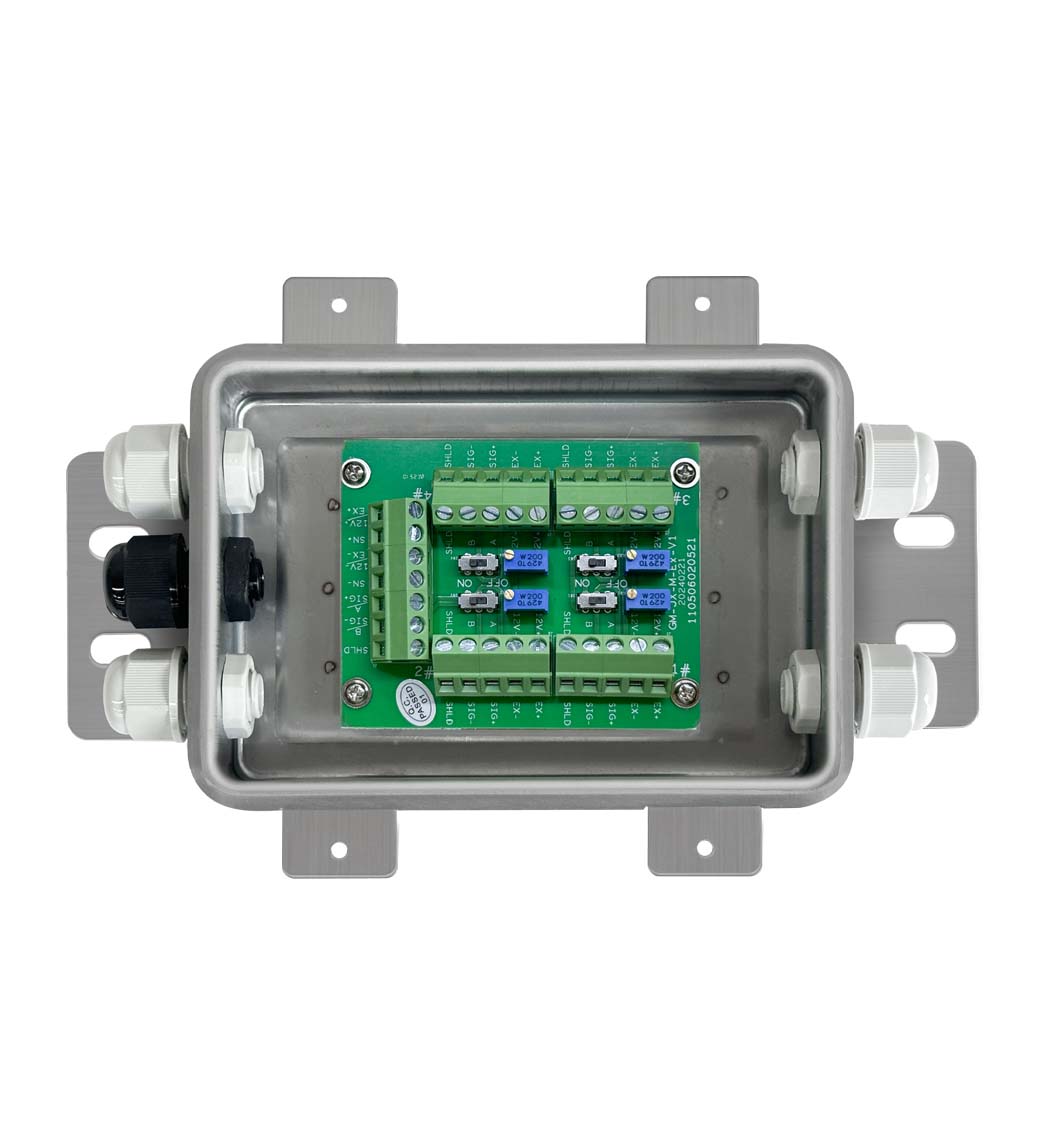

GM-JX-M 称重接线盒

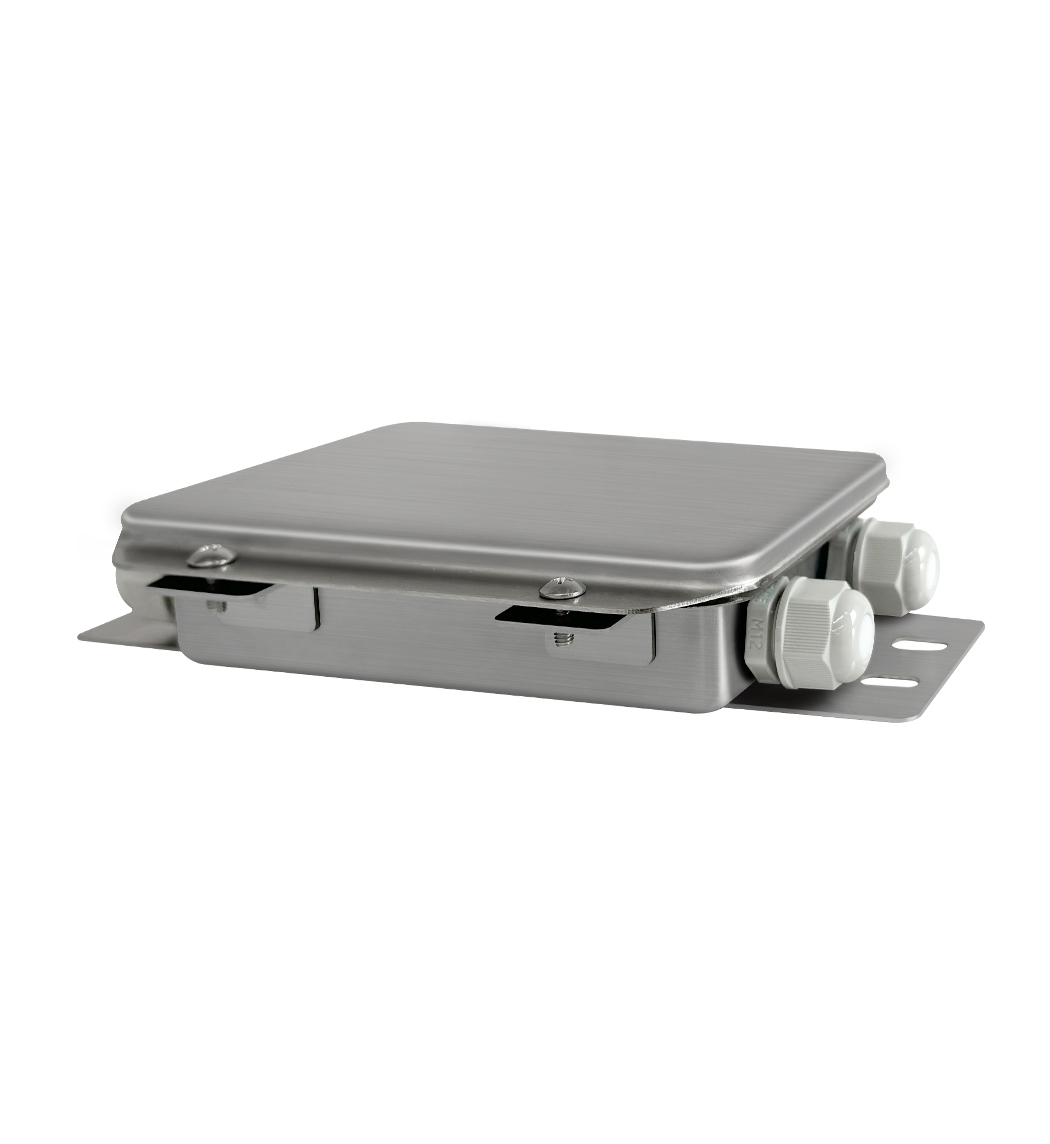

GM-JX-M称重接线盒为四线制“传感器集线器”，通过调整精密电位器的阻值, 补偿和修正四角偏差, 在特殊的称重场合(或秤体结构)因角差偏大影响计量结果时，可快速解决客户困难。机身全不锈钢材质，更强的EMC防护性能，抗干扰能力强；用于各种工业称重应用，包括地磅、料罐秤、料仓及传送带秤等设备，广泛应用于养殖、搅拌站、基建、化工等行业。
在线咨询
-
IP 65
-
人性化设计
-
高精度
-
集成度高
-
设计简化
-
防振动
-
通过EMC测试
-
通过CE认证
相关下载

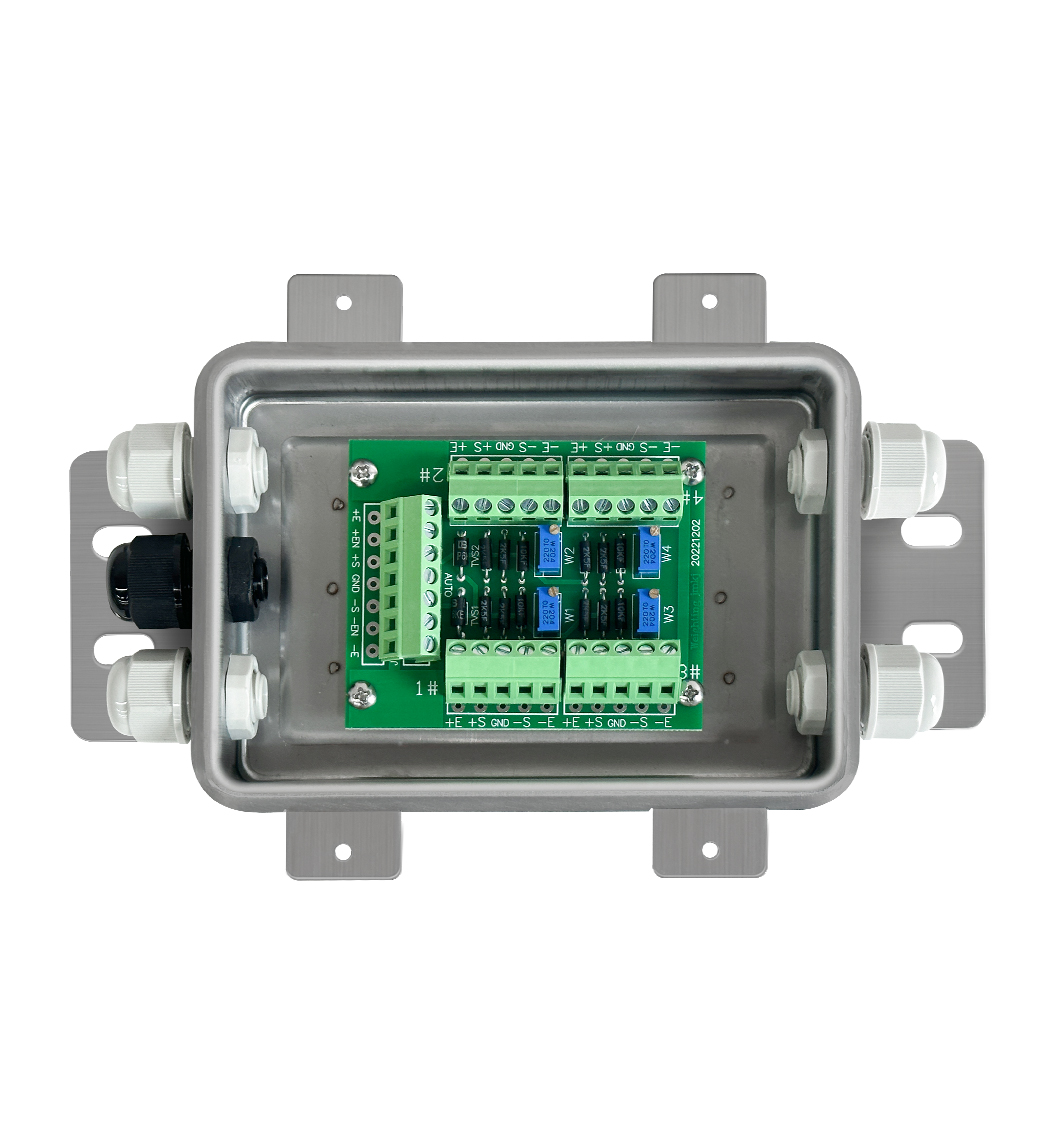

一、本接线盒适用于模拟传感器或者数字传感器的连接:
① 应用于模拟传感器时，各接线端子标示如下:
● EX+: 传感器的供桥电源正端
● S1G-: 传感器的输出信号负端
● SHLD: 屏蔽电缆的屏蔽层
● EX-: 传感器的供桥电源负端
● SIG+: 传感器的输出信号正端
(使用六线制传感器时，需将电源正与感应正短接至EX+; 电源负与感应负短接至EX-。)
② 应用于数字传感器时，各接线端子标示如下:
● 12V+: 传感器电源正端
● 12V-: 传感器电源负端
● A: 传感器信号A端
● B: 传感器信号B端
● SHLD: 屏蔽电缆的屏蔽层
二、 接线盒调整方法:
① 开关SW1-SW4可分配控制各路传感器的通断，用于单路传感器调整
② 电位器R1-R4可分别微调各路传感器的输出信号，用于系统四角调整
三、四角偏差调整法
● 步骤1: 调整前先将四路电位器都轻旋至中间位置；
● 步骤2: 将偏差比较大的那一路向四路均值微调(观察其中1路时,要关闭其他3路)；
● 步骤3: 重复步骤2直至四路的毫伏信号相近为止。
