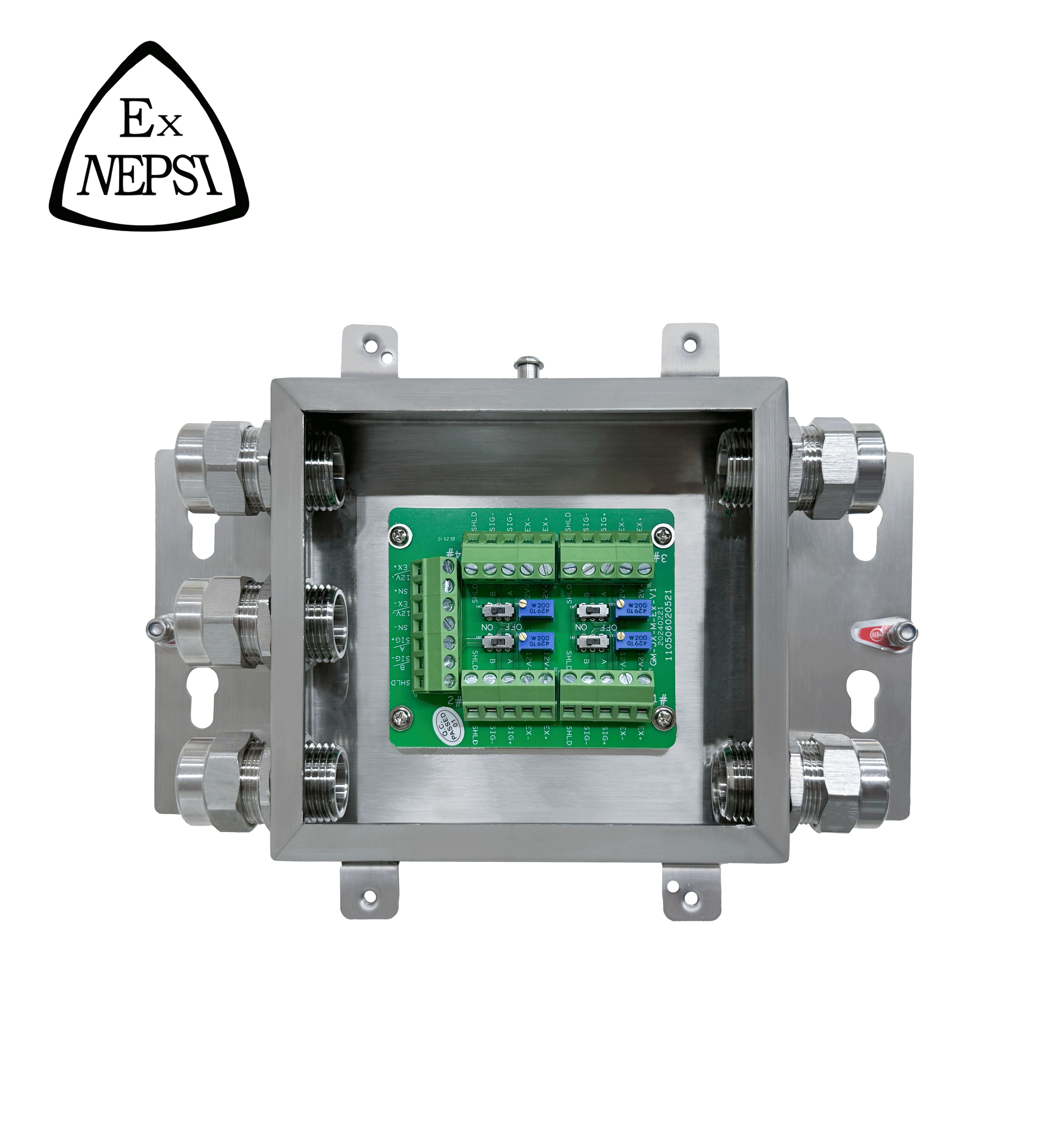

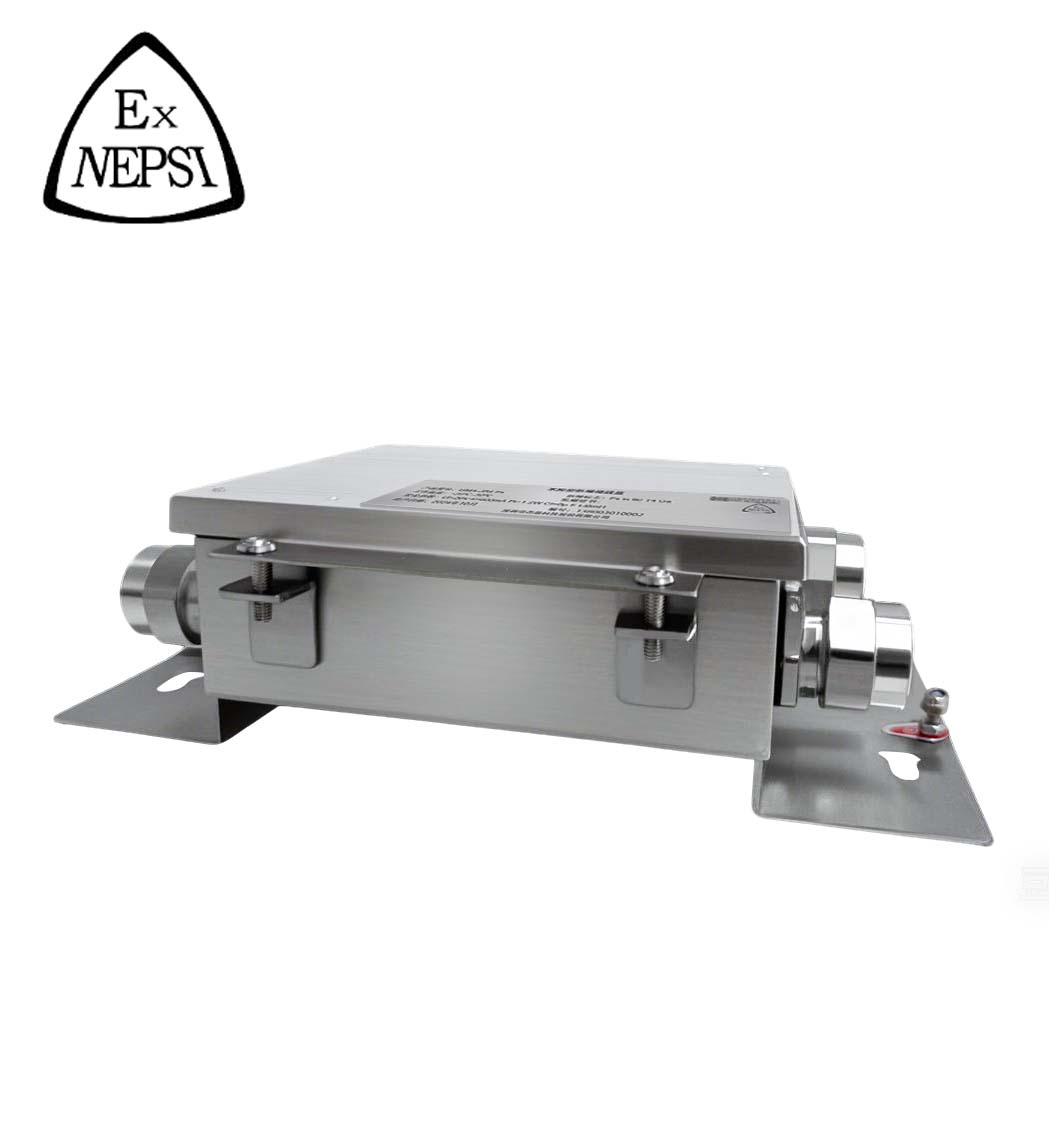

GMA-JB4-Ex 本安型防爆接线盒
GMA-JB4-Ex本安型防爆接线盒为四线制“传感器集线器”，支持模拟传感器或数字传感器的连接，可快速将四只传感器连接至称重仪表。通过调整电位器的阻值，补偿和修正四角偏差，在称重现场，解决因角差偏大导致计量结果不准确的问题。全不锈钢机身，配有5个全不锈钢防爆格兰头(防爆标志:ExdbCGb，防护等级:IP66)，更强的防护和抗干扰性能。通过本安型防爆认证，适用于危险现场。
在线咨询
相关下载
本接线盒适用于模拟传感器或者数字传感器的连接:
①应用于模拟传感器时，各接线端子标示如下:
● EX+: 传感器的供桥电源正端
● EX-: 传感器的供桥电源负端
● SIG-: 传感器的输出信号负端SHLD: 屏蔽电缆的屏蔽层
● SIG+: 传感器的输出信号正端
(使用六线制传感器时，需将电源正与感应正短接至EX+; 电源负与感应负短接至EX-。)
②应用于数字传感器时，各接线端子标示如下:
● 12V+: 传感器电源正端 ● 12V-: 传感器电源负端 ● A:传感器信号A端
● B: 传感器信号B端 ● SHLD:屏蔽电缆的屏蔽层
● 接线盒调整方法:
①开关SW1-SW4可分配控制各路传感器的通断，用于单路传感器调整;
②电位器R1-R4可分别微调各路传感器的输出信号，用于系统四角调整
四角偏差调整法
● 步骤1: 调整前先将四路电位器都轻旋至中间位置;
● 步骤2: 将偏差比较大的那一路向四路均值微调(观察其中1路时,要关闭其他3路);
● 步骤3: 重复步骤2直至四路的毫伏信号相近为止。
